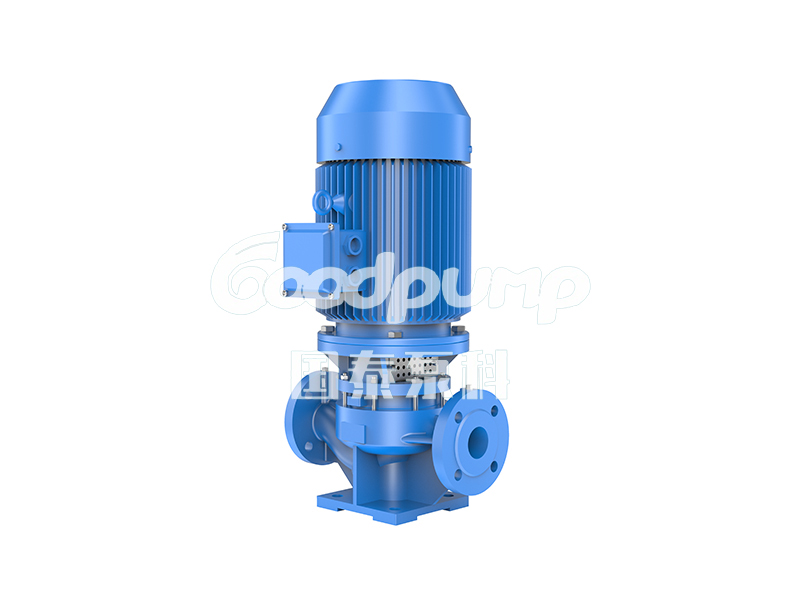

NLG系列單級立式管道泵

　　應用領域

　　該產品廣泛用用于石油化工、市政環保、牧場排污、消防控制、日用化工、合成纖維、供水供熱、建材礦業、醫藥釀造、食品飲料、造紙冶金等行業的相關領域。適合輸送中性或輕腐蝕性、清潔或含有少量固體顆粒、低溫或高溫的液體介質。

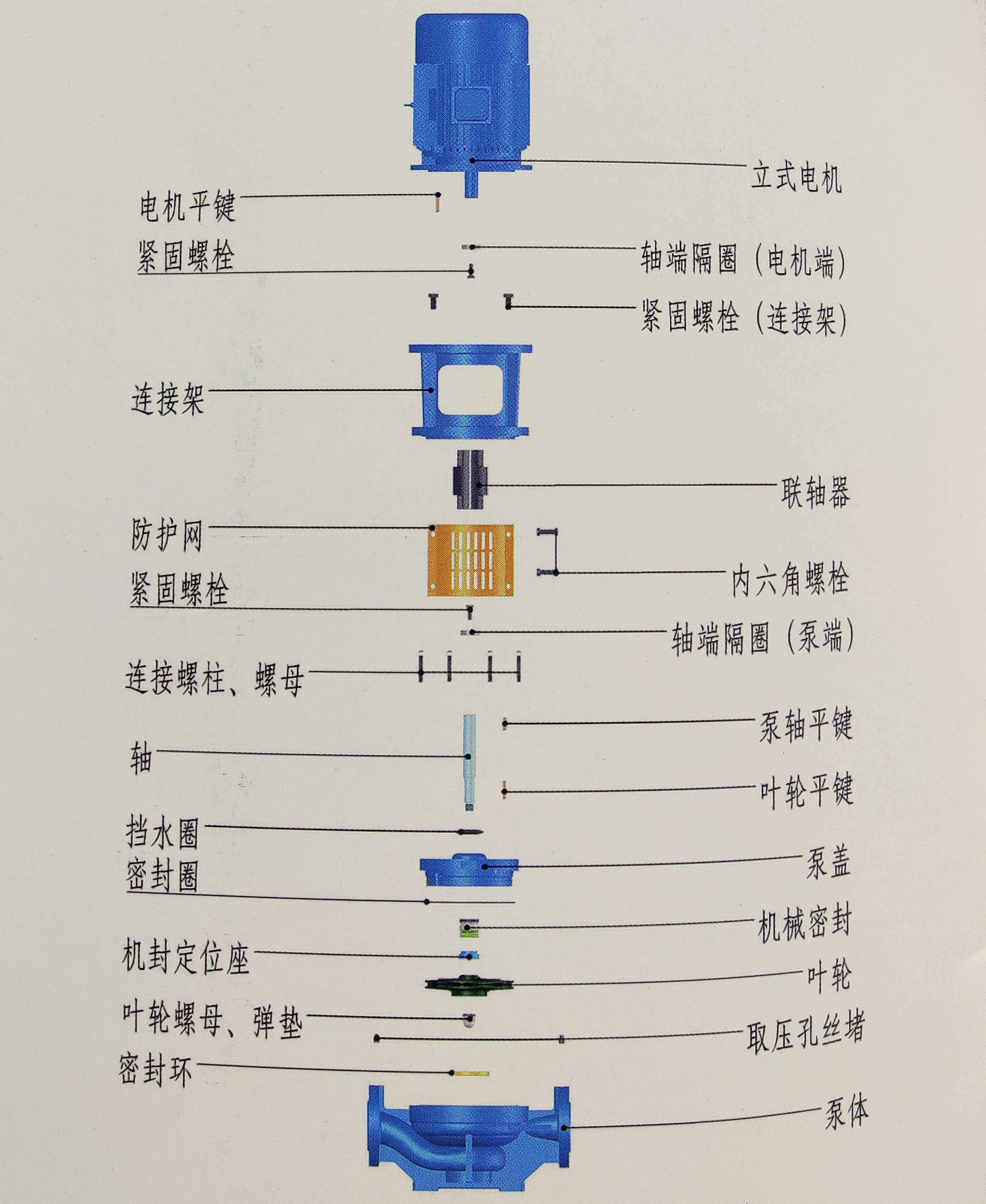

　　NLG系列結構圖

　　結構特點

　　1、泵為立式結構，進出囗口徑相同，且位于同一中心線上，可安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，可置于戶外使用

　　2、泵的結構為軸向分體式，維護保養時不需拆卸吸入和排出管道;泵與電機通過剛性連接驅動。

　　3、泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。

　　4、泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽岀全部轉子部件。

　　5、泵的軸封型式為機封型，常規承壓能力分為：≤1.0MPa、1.0MPa~1.6MPa兩種型式;如承壓能力≥1.6MPa，我公司另行設計配置平衡型機械密封。

　　產品性能

　　產品名稱：NLG系列單級立式管道泵

　　產品標準：DIN24255、ISO2858、ISO24960

　　進口直徑：DN50~DN250

　　出口直徑：DN50~DN200

　　流 量：4.5~1660m³/h

　　揚 程：5.2~150m

　　介質溫度：-10℃~85℃

　　工作壓力：≤1.6MPa

　　法蘭壓力：PN16/PN25

　　型譜圖
